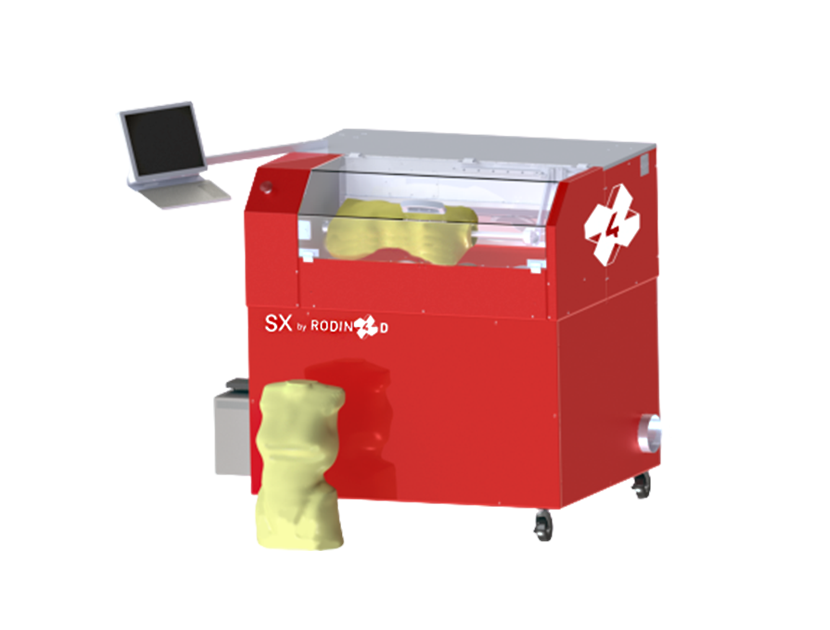

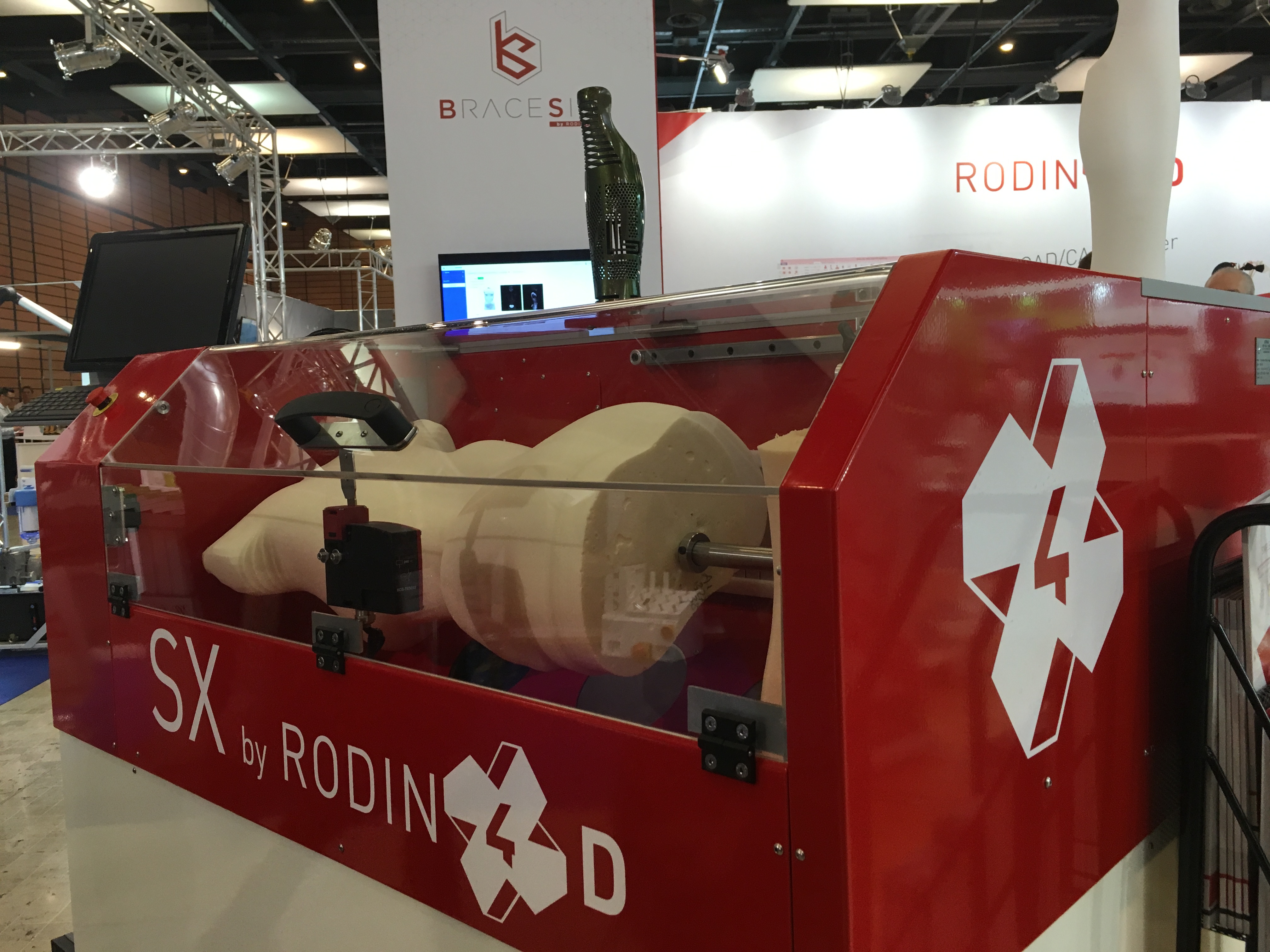

Modelo SX
El modelo SX es una herramienta diseñada para los pequeños talleres o como fresadora auxiliar: gracias a su reducido tamaño, se puede utilizar en espacios de menos de 2 m2. Está adaptada para la mecanización de elevadores de pie, prótesis tibiales, prótesis femorales, corsés, cascos, positivos para plantillas y prótesis de los miembros superiores.
Modelo SX
Modelo SX
Modelo SX

Ventajas

Un sistema de mecanización compacto o auxiliar

01

De alto rendimiento

Herramienta mecánica dotada de 3 ejes digitalizados, dos de ellos lineares, con velocidades de avance de hasta 20 m/min. Equipada con una broca de mecanización y una herramienta de corte de hasta 10 000 rpm. Capacidad de fresado: 300 mm de diámetro × 450 mm de largo.

02

Compatible

Fruto de varios años de experiencia con máquinas específicas del sector, esta fresadora es compatible con el programa de CAM Neo, pero también con los formatos principales que se usan en ortopedia (AOP, JGES, STL, etc.).

03

Fácil de usar

La fresadora SX de Rodin4D se controla en tiempo real con un ordenador mediante una interfaz sencilla. Basta un día de formación para que el técnico sea capaz de mecanizar cualquier forma.

04

Segura

Durante el ciclo de mecanización, el operador no puede acceder al recinto de la fresadora, lo cual le protege de las piezas móviles.

Programas de CAD/CAM para la ortopedia

El módulo CAM de Neo permite programar fácilmente la mecanización y operar la fresadora.

  • Programe sus mecanizaciones con 3 ejes de manera totalmente autónoma tras la formación.
  • Optimice los costes de fabricación en un clic gracias al gestor de bloques mecanizados previamente.
  • Exporte con diferentes formatos de archivo (STL, PIM, G-code, etc.)
  • Administre los cortes de sus aparatos.
Dimensiones y peso
Dimensiones del soporte, teclado no incluido (largo × ancho × alto)

1500 mm × 1200 mm × 1400 mm

Peso de la máquina

330 kg

Peso del paquete de envío

450 kg

Mecanización 3D
Trayecto horizontal máximo (eje R)

220 mm

Trayecto vertical máximo (eje Z)

700 mm

Volumen útil máximo

Diámetro: 420 mm, altura máxima de 660 mm

Rapidez de la broca

1000-10 000 rpm

Densidad máxima de los bloques de poliuretano

200 kg/m³

Transmisión

Husillo de bolas

Ruido (sin aspiración)

80 db

Utillaje

Broca de fijación de bloques de poliuretano

Herramientas de mecanización

largo: 190 mm, diám.: 15 mm, semiesféricas

Otros datos
Potencia eléctrica

220 V/110 V – 50 Hz 10 A 2,2 kW

Protección eléctrica que hay que instalar

Sensibilidad: 20 A 300 mA

Conexión a Internet

RJ45 / WIFI

Control

Ordenador industrial, Windows 7

Hojee el catálogo de productos de Rodin4D.
SOLUCIONES RODIN4D

Productos relacionados

Nosotros acompañaremos a sus equipos profesionales durante la implementación de las herramientas adaptadas.

PROGRAMAS Y APLICACIONES

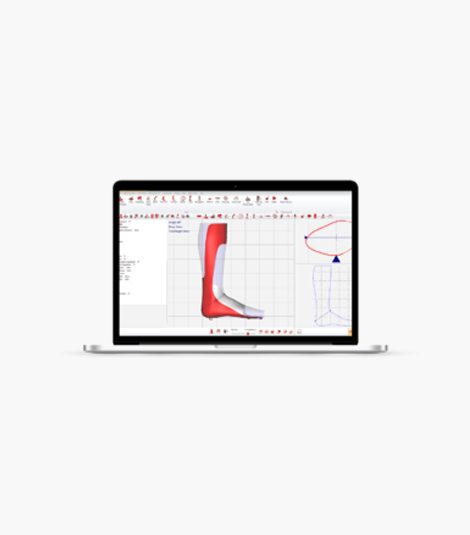

Neo
Diseñe sus formas con el programa Neo
ACCESORIOS

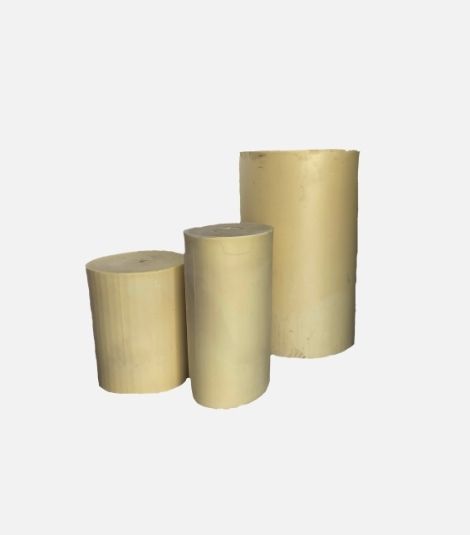

Bloques de espuma de poliuretano
